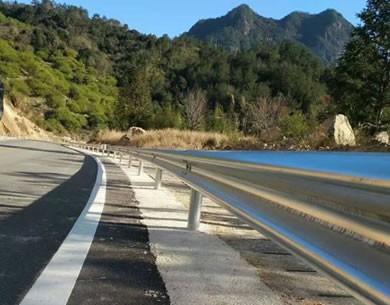

高速公路防撞护栏

产品详情：

公路波形护栏图例代号规格及重量详解

Gr*B*4E    路侧B*双波波形梁护栏，立柱间距4m，打入式

Gr*B*2E    路侧B*双波波形梁护栏，立柱间距2m，打入式

Gr*B*4C    路侧B*双波波形梁护栏，立柱间距4m，混凝土基础

Gr*B*2C    路侧B*双波波形梁护栏，立柱间距2m，混凝土基础

Gr*A*4E    路侧A*双波波形梁护栏，立柱间距4m，打入式

Gr*A*2E    路侧A*双波波形梁护栏，立柱间距2m，打入式

Gr*A*4C    路侧A*双波波形梁护栏，立柱间距4m，混凝土基础

Gr*A*2C    路侧A*双波波形梁护栏，立柱间距2m，混凝土基础

Gr*SB*4E   路侧SB*双波波形梁护栏，立柱间距4m，打入式

Gr*SB*2E   路侧SB*双波波形梁护栏，立柱间距2m, 打入式

Gr*A*2B1   路侧A*双波波形梁护栏，立柱间距2m，预埋套筒式

Gr*SB*1B1  路侧SB*三波波形梁护栏，立柱间距1m,预埋套筒式

Gr*Am*4E   中央分隔带分设型Am*双波波形梁护栏，立柱间距4m，打入式

Gr*Am*2E   中央分隔带分设型Am*双波波形梁护栏，立柱间距2m，打入式

Gr*SBm*1B1 中央分隔带分设型SBm*三波波形梁护栏，立柱间距1m，预埋套筒式

Grd*Am*2E  中央分隔带组合型Am*双波波形梁护栏，立柱间距2m，打入式

Grd-Am-1B1   中央分隔带组合型Am*双波波形梁护栏，立柱间距1m,预埋套筒式

HDHL         中央分隔带插拔式活动护栏

ATl*2     路侧上游端头，外展圆头式

AT2        路侧下游圆形端头

BT-1       端部翼墙式重庆高速公路波形护栏与馄凝土护栏过渡结构段

CT         中央分隔带开口端部结构

DT         护栏三角端端部结构

波形护栏板*般按设置地点和防撞等*来分类。按设置地点可以分为路侧护栏和中央分隔带护栏。按防撞等*可分为A*和B*。S*护栏属于加强型，适用于路侧特别危险的路段使用，A*用于公路，波形梁护栏是半刚性护栏的主要形式，它是*种以波纹状钢护栏板相互拼接并由立柱支撑的连接结构。

波形护栏板的常见规格有以下几种:

*、标准护栏板总长度4320毫米(安装完毕后净剩4米)立柱间距4米。

1、两波形护栏板的宽度:310mm、波高:85mm、板厚:3mm、4mm;理论重量:3mm厚的为49.16kg;4mm厚的为65.55kg;每公斤3mm厚的重12.3吨，4mm厚的重16.388吨。

2、三波形护栏板的规格长4320毫米，波宽:505毫米、波高:85mm、板厚:4mm、理论重量:102kg，配合130*130的方管立柱。

二、立柱:规格114或140mm长度根据要求*般为1.85米、1.95米、2米、2.15米壁厚4.5mm;理论重量:114mm的12.15kg/m、140mm的15.04kg/m.

三、标准段每公里用250块护栏板、立柱间距4米、每公里用250根立柱、端头2个、柱帽250个、防阻块250个、连接螺栓250套、拼接螺栓2000套。
